風機性能測試系統

　　一、測試機型

　　離心風機、軸流風機、空氣處理機組等

　　二、測試項目

　　風機風量、風機轉速、扭矩、功率，額定點風壓測定，額定點風量測定，以及輸出功率、風壓以及各種特性曲線測試。

　　三、風機特性曲線測試在測試臺架上進行。全部項目測試程序由計算機采集和檢測，并顯示測試結果。計算機系統采用WINDOWS操作系統，人機界面漂亮，能采集、記錄、儲存、顯示各項目測試數據和結果，打印各檢測數據和特性曲線，并提供操作方便、調整靈活、人機界面直觀清晰的計算機軟件。本系統采用手動測試工作方式，采用變頻電機及變頻器進行調速測試本測試臺測試按GB/T1236-2000《工業通風機用標準化風道進行性能試驗》。

　　四、測試項目技術指標試驗裝置包括風管試驗和風室試驗兩大類，按常規來說，壓力較高的風機采用風管試驗臺測試，壓力較低的風機采用風室試驗臺測試，按GB/T1236-2000標準可分為四種，即A型、B型、C型、D型.將風機與電機、轉矩轉速傳感器裝于一塊鑄鐵測試平臺上，將按GB/T1236標準進行制造的一端進風口用風閥調節出風口，電機加上額定電壓使風機吹風，由計算機控制變動均壓箱進風口孔板到堵轉，均勻變化16次。測出每個點的風壓H及輸入功率P1，同時算出輸出功率PS和效率Eff.測試方法Ⅱ按IEC和GB標準由以上一種方法測得的數據，并畫出下列特性曲線：

　　五、設備配置

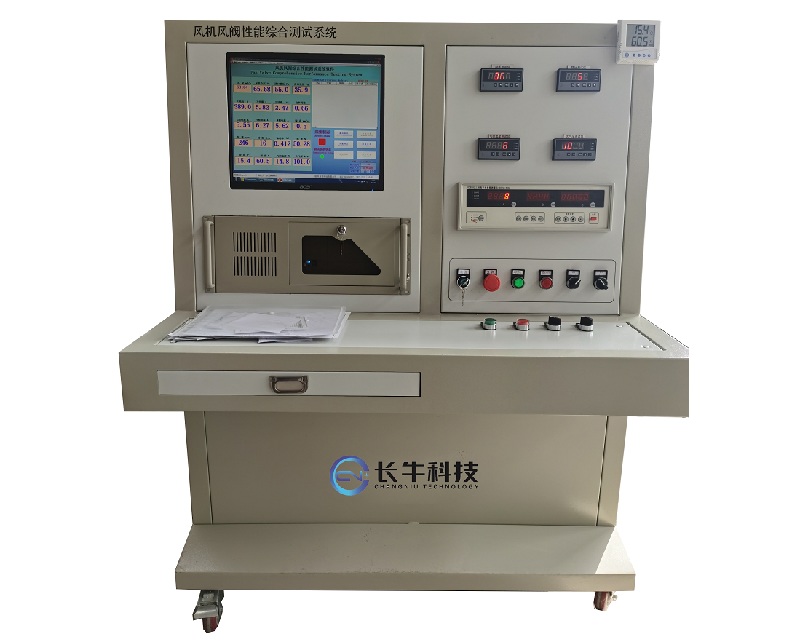

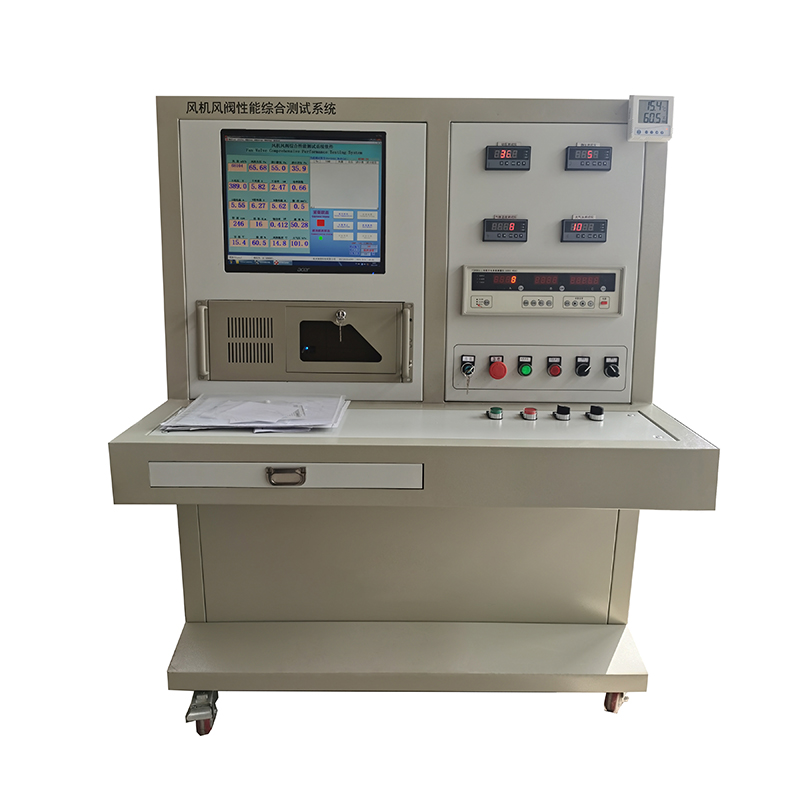

　　1、電柜：噴塑電柜

　　2、工作臺架：測試管路 按GB/T1236-2000標準制作，采用進、出風口為聯合測試管路，由手工控制變風量，全部電氣操作由手動控制。

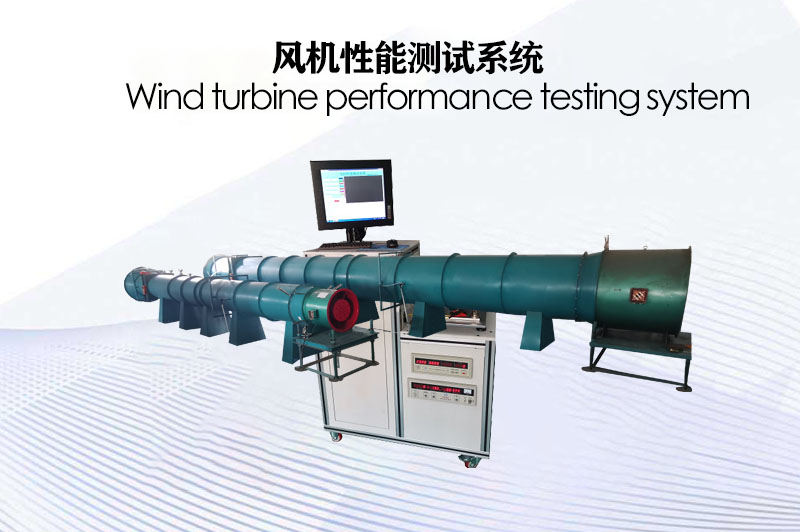

　　3、測試臺架及管路：特制鋼測試管路

　　4、計算機配置：主機(工控機)，顯示器(17英寸液晶顯示)，內存(4G)，硬盤(500GB)。

　　5、工作電源AC50Hz/60Hz220V5KW
