傳統電梯的動力部分主要由曳引機、變頻器、轎廂、鋼絲繩、對重組成。曳引機通過卷動鋼絲繩，調節轎廂和對重的平衡，實現對轎廂高度的控制，即電梯上下。其對曳引機的產品研發及出廠檢測必須確保產品性能及產品質量,因此對曳引機的性能進行嚴格的測試與分析顯得尤為重要。

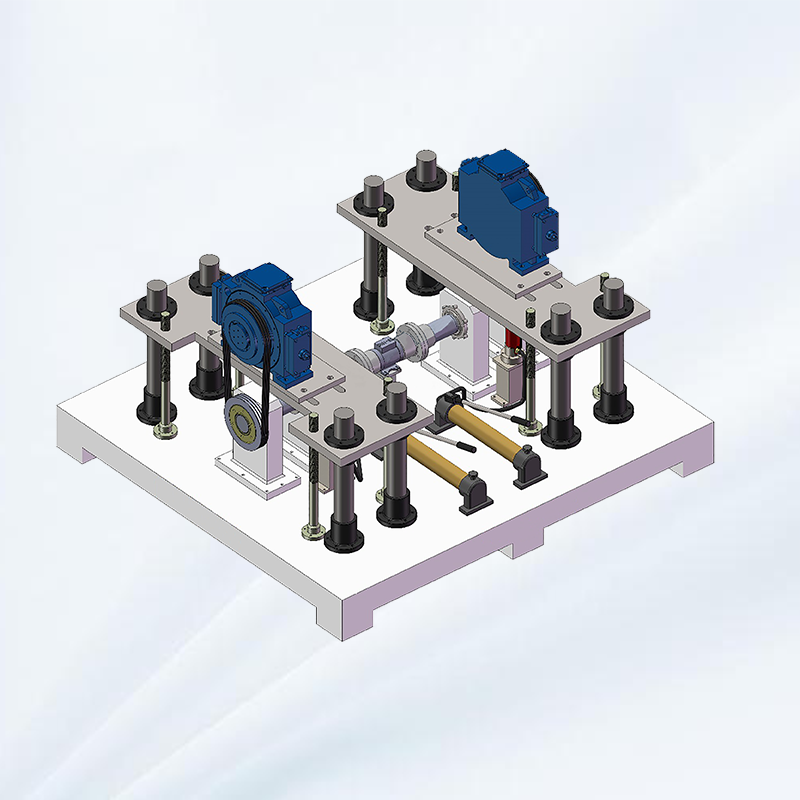

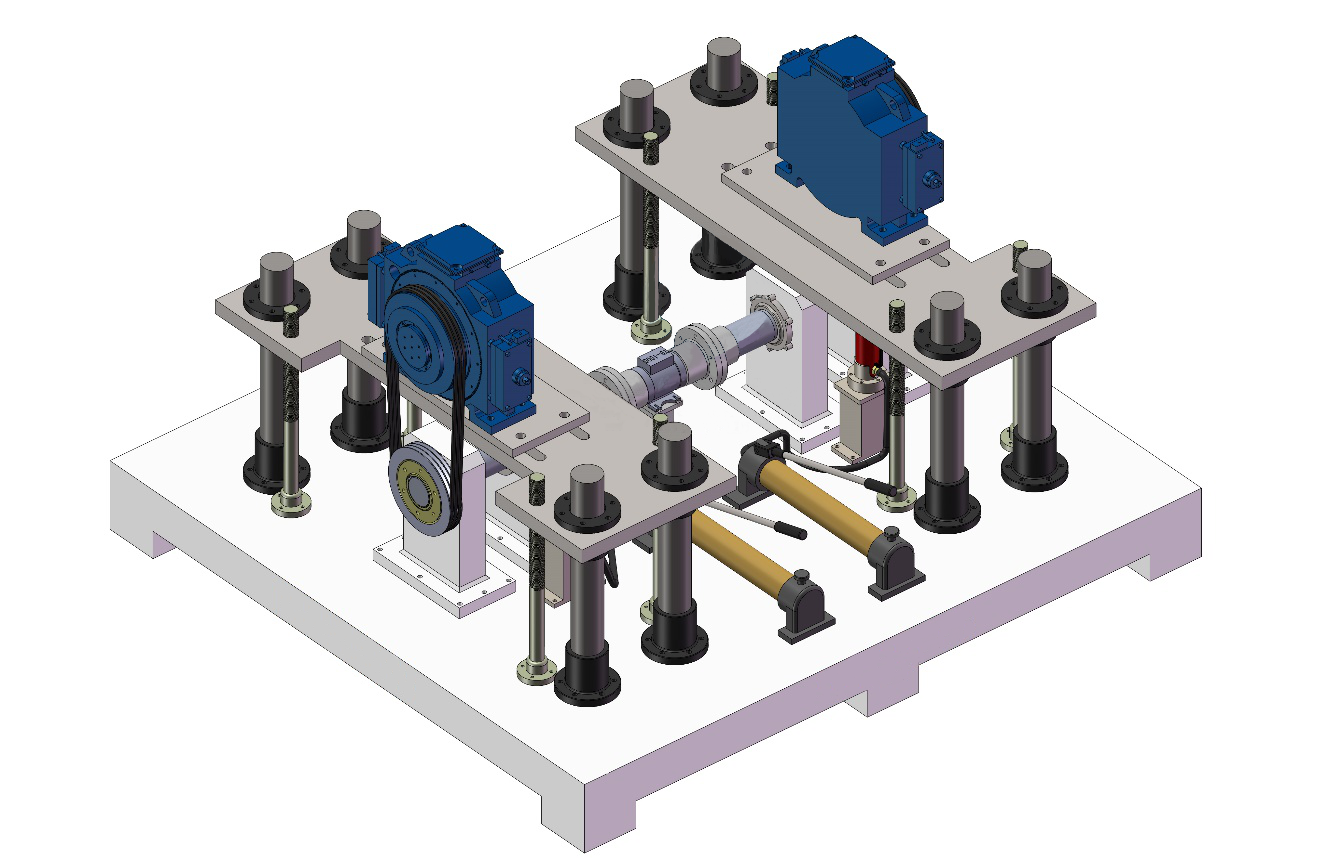

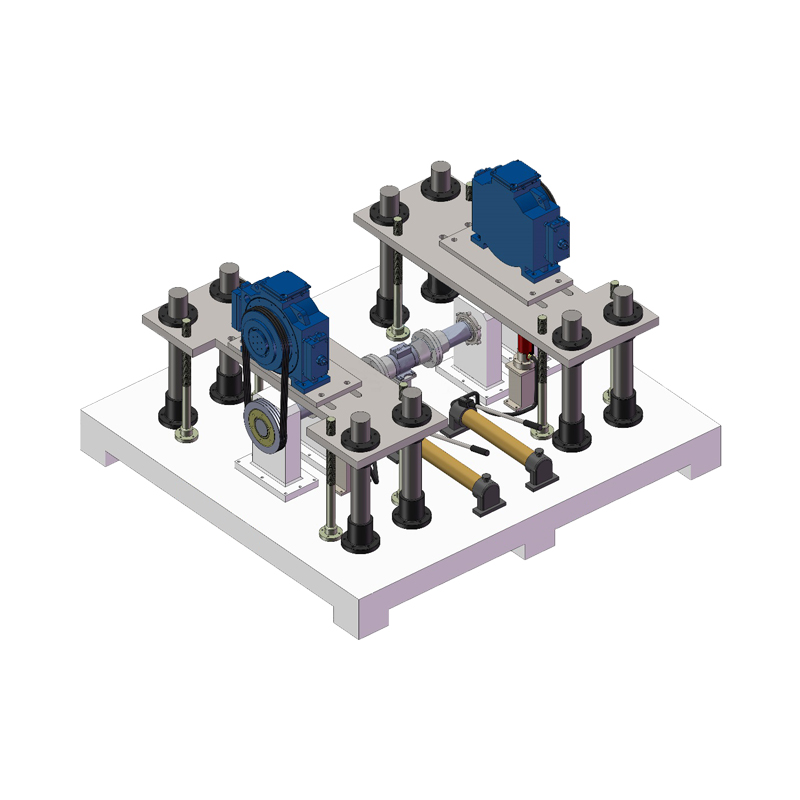

　　曳引機測試系統采用模塊化、一體式設計，操作部分符合人體工程學設計，能完成手動/自動模式控制。臺架分為單曳引機測試臺及雙曳引機對拖測試臺，主要由機械系統、電氣系統和上位機軟件系統三部分組成。

　　●機械系統：機械平臺、加載設備(電力測功機/曳引機)、裝夾系統、軸系連接部分等設備組成。

　　●電氣系統：驅動控制器、加載控制、傳感器(轉矩、轉速、電流、電壓、振動、溫度)實時數據采集系統、數據采集、電流傳感器采集、電參數測量設備、報警系統等設備組成。

　　●軟件系統：上位機測試軟件根據系統分為數據采集通訊模塊、數據采集設置模塊、數據實時交換控制模塊、數據處理模塊。由上位機根據試驗項目完成試驗控制、數據分析與顯示、數據記錄與導出等功能。

　　一、試驗項目：曳引機輸入電流、電壓、功率因素、電功率，輸出扭矩、轉速、功率，效率，溫升，振動噪音等。

　　曳引機測試系統，適用于完成模擬曳引機實際運行工況即正轉啟動→上行→制動→反轉啟動→下行→制動過程中整個性能試驗。該系統主要完成測試扭矩、轉速等測試。并完成數據的采集、存儲、報表、曲線繪制及打印功能。是完成曳引機的出廠試驗和開發性能試驗。

　　主要試驗過程在上行時，曳引機作為電動機正轉運行，而在下行時曳引機卻作為發電機反轉運行。在曳引機試驗中為了能夠模擬其正轉電動上行和反轉發電下行等曳引機實際運行工況，其負載必須能夠四象限驅動/加載(發電機/電動機，正轉/反轉)。在整個運行過程中速度在0到穩速之間運行，但要求試驗負載恒定。

　　二、主要應用

　　●電梯曳引機

　　三、參考標準：

　　●GB/T 24478-2009 《電梯曳引機》

　　●TSG/T7017-2004 電梯曳引機型式試驗細則

　　●GB/T13435-1992 電梯曳引機

　　●機械制造系統按GB9061-85

　　●電氣系統按GB5226-8

　　四、測試范圍及精度：

　　● 推薦功率范圍：0~100KW功率等級，支持其他它功率、轉速、扭矩等級的定制;

　　● 推薦輸出轉速測量范圍：0~3300r/min;

　　● 推薦輸出扭矩測量范圍：0~1000N.m;

　　● 電壓/電流測量精度：讀數的±0.01% +量程的±0.03%;

　　● 電基本功率測量精度：±0.03%;

　　● 轉速測量精度：±1rpm;

　　● 轉矩測量精度：±0.05%F.S;

　　五、主要特點

　　●所有臺架搭建功能模塊化，可根據試驗對象的不同，增減測試模塊。

　　●先進的實時測控系統，滿足測試系統高精度和快速響應要求，方便軟件后期對試驗過程數據進行全面的分析。

　　●按照國標規定的試驗要求，可根據配置模塊增減試驗項目，滿足各種型式試驗的試驗項目。

　　●采用異步電機/永磁電機/曳引機作為被試電機負載，改變傳統的負載方式，提高了系統的扭矩和轉速的動態測量范圍及精度，提升加載性能(正/反向，反拖)，縮短加載的響應時間。

　　●專業的電機試驗臺架，夾具具備快速對接功能，方便裝卸可適應不同被試電機安裝，系統操作采用琴臺式/立柜+電腦桌控制模式，可單位置完成全部試驗操作布局。

　　●定制化測試軟件，對軟件界面和流程進行歸類，減少重復試驗，極大提升試驗人員工作效率?？蓪崟r曲線繪制、瞬態值捕獲、趨勢曲線繪制與分析、多參量組合顯示、合格判定、報表導出。
