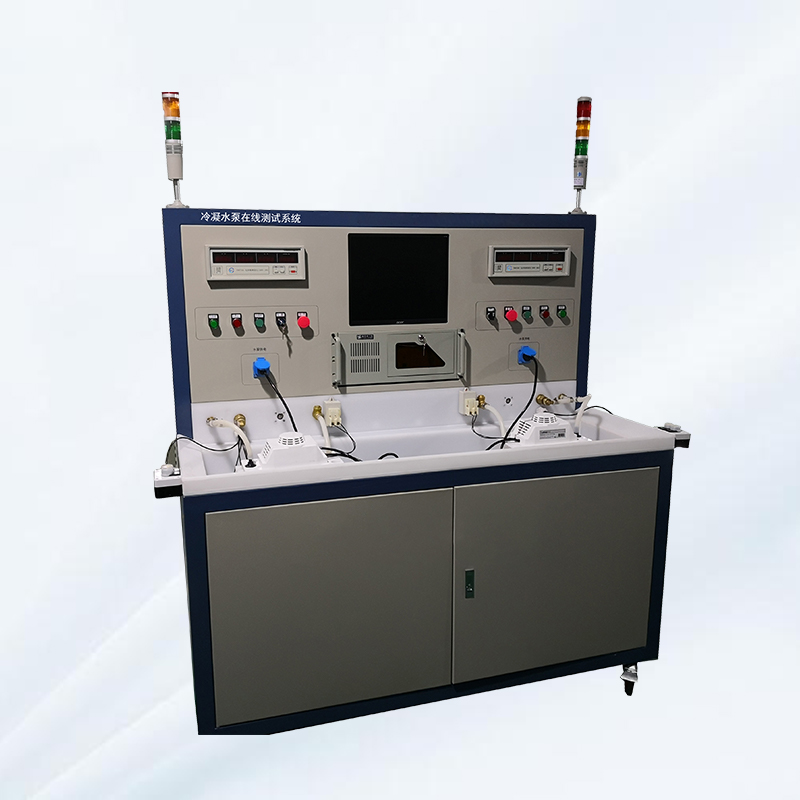

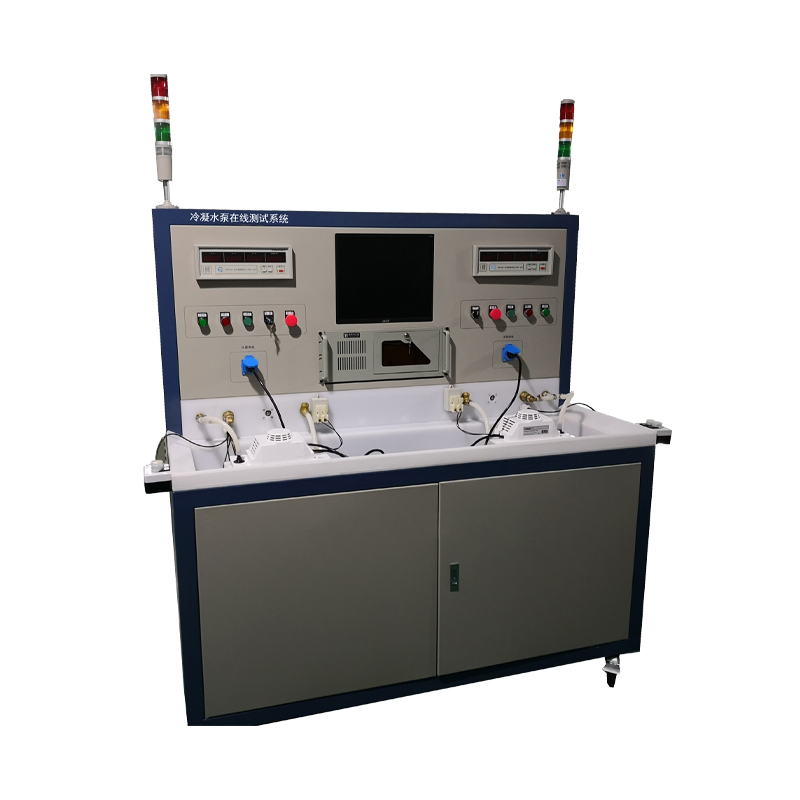

水泵綜合性能測試系統

　　一、概述：

　　◆測試項目：流量、轉速、電流、功率、壓力(揚程)、效率、溫升;

　　◆系統指標符合GB/T3216-2005《回轉動力泵 水力性能驗收試驗 1級和2級》和GB/T12785-2002《潛水電泵試驗方法》;

　　◆ 測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量儀、帶電繞組溫升測試儀及LWGY渦輪流量傳感器、壓力變送器、壓力表等組成;

　　◆方案概述：本方案的系統配置主要針對臥(立)式單螺桿泵、臥式雙(三)螺桿泵、轉子泵及離心泵的出廠試驗、型式試驗、汽蝕試驗，采用閉環式結構的標準試驗裝置。

　　◆ 應用場合：潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機(洗碗機)、等水泵電機。

　　二、系統功能：

　　1、系統能對各種水泵進行性能試驗和汽蝕試驗。

　　2、系統能實時顯示水泵的流量、入口壓力、出口壓力、軸的轉矩、轉速、軸功率、效率、揚程及水溫。

　　3、系統能自動判別并顯示正負扭矩。

　　4、系統能自動對轉矩轉速傳感器進行溫度修正。

　　5、系統能對流量、進口壓力、轉矩、轉速分別進行上、下限報警，報警值可任意設定。

　　6、系統可以對測試數據自動進行存儲。

　　7、系統能實時顯示采集數據和曲線。

　　8、系統可任意設置曲線坐標值以滿足各種水泵試驗的需求。

　　9、在試驗過程中，如取到了壞點，允許刪除和插入重做。

　　10、系統對于各種參數的設置具有記憶功能，只需輸入一次即可。

　　11、系統具有歷史數據回放功能，并且允許編輯、修改。

　　12、系統可以通過打印機對測試結果進行數據、曲線的打印。

　　13、系統的整個功能具有菜單和快捷鍵雙重操作，在屏幕上均可得到漢字的提示，從而使得操作者感到極大的方便。

　　三、技術指標：

　　1、流量測量精度：優于±0.5%FS

　　2、流量測量范圍：取決于流量傳感器

　　3、入口壓力測量精度：優于±0.5%FS

　　4、入口壓力測量范圍：取決于壓力傳感器

　　5、出口壓力測量精度:優于±0.5%FS

　　6、出口壓力測量范圍：取決于壓力傳感器

　　7、溫度測量精度：±0.5%

　　8、溫度測量范圍：0~100℃

　　9、轉矩測量精度：±0.5%FS

　　10、轉矩測量范圍：取決于轉矩轉速傳感器

　　11、轉速測量精度：±0.2%±1個字

　　12、報警數值范圍：任意設定上限和下限。

　　四、方案配置與功能、示意圖

　　方案配置：本方案系統整體由儀表控制系統和管道系統(用戶自備)組成。儀表控制系統由轉速測試儀、壓力揚程測試儀、三相電參數測量儀及LWGY渦輪流量傳感器、壓力變送器(進出口)、壓力表、電磁閥、強電柜、系統整合柜以及(手)自動測試軟件組成。

　　五、軟件介紹：

　　自動測試水泵性能參數，形成水泵試驗報告原始數據表，泵性能曲線圖，測試結果匯總，其中性能曲線包括P-Q、H-Q、E-Q曲線和氣蝕特性曲線
